ALFABETO DE LAS LINEAS
DIBUJO TECNICO
MONIKA LESMES HERRERA
CORUNIVERSITEC
BOGOTA 29 DE AGOSTO DE 2011
Líneas en el dibujo técnico |
|
La línea es la base de todos los dibujos técnicos. Combinando líneas de diferentes espesores, tipos y longitudes, es posible describir gráficamente un objeto con suficiente detalle. A continuación las líneas mas utilizadas y como se utilizan en el dibujo técnico. |
"Línea continua y gruesa": Se utiliza para dibujar los contornos de un objeto visible desde el punto de vista del dibujante.
| |
"Línea continua y fina": Se utiliza para señalar líneas de extensión para la prolongación de un objeto y "líneas de cota" para indicar las medidas de cada una de las partes del objeto, ambas llevan una punta de flecha.
|
Líneas de extensión |
"Línea de trazos o guiones": Es de rasgos finos, separados y cortos, se utiliza para dibujar aquellas aristas o lados de una figura que no son visibles desde el punto de vista del dibujante porque los ocultan las partes opacas del objeto dibujado. Ver la figura.
|
Con los guiones se puede representar los dos lados del rectángulo que no puedan ser vistos, si el mismo está hecho de un material no transparente. |
"Línea de trazos y puntos":Puede usarse para indicar el centro de un círculo completo y para indicar el eje de un objeto simétrico; debe comenzar y terminar con un trazo y no sobrepasar mucho las líneas de la pieza. Ver la figura.
Según la norma IRAM 4502 las características de las líneas a utilizar en el dibujo técnico son: | Se identifica el centro del cilindro y del círculo con el uso de trazos y puntos. |
|
Y las dimensiones de los trazos y los grupos estan indicados en la siguiente tabla:
Línea continua A: se utilizara para la representación de contornos y aristas visibles.
Línea continúa B: se utiliza para la representación de líneas de cota, líneas auxiliares de cota, rayados en secciones y cortes. Diámetro interior de rosca, borde y empalmes redondeados, contornos y bordes imaginarios, contornos de secciones rebatidas o interpoladas, y cuando su uso sea conveniente.
Línea C: Línea de interrupción, cuando el área a cotar sea grande.
Línea D: Se utiliza para interrumpir el dibujo de vistas y para limitar el área de cortes parciales.
Línea E: Es utilizada para la presentación de contornos y aristas no visibles y en todos los casos que su uso se considere conveniente.
Línea F: Se utiliza para la presentación de ejes, líneas de centros y circunferencias primitivas de engranajes, y posiciones extremas de piezas móviles.
Línea G: Indica secciones y cortes.
Línea H: Indica incrementos o demasías en piezas que deben ser mecanizadas, o sometidas a tratamientos determinados.

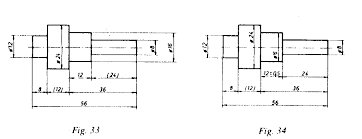

Ejemplos.
